TP1013是Ggpoker官网智能开发的一款2路CAN FD总线转PCIe接口的设备 ，配合功能强大的TSMaster软件 ，可以很方便地监控、分析、仿真CAN FD总线数据 ，也可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能 。广泛应用于自动化数据采集和测试 。
1．产品简介

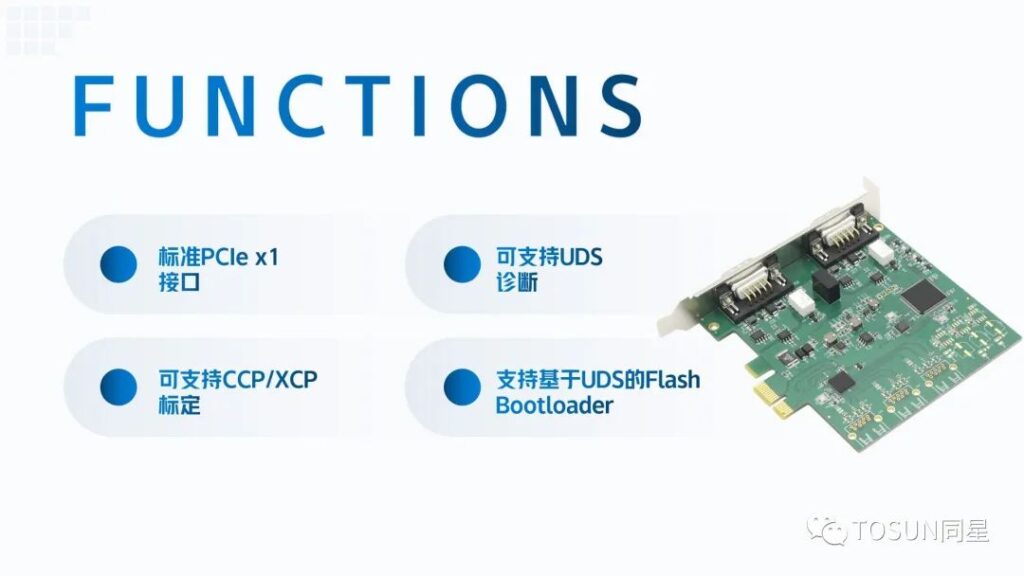

TP1013是一款2路CAN FD总线转PCIe接口的设备；可轻松胜任CAN FD/CAN网络开发、仿真、测试等工作 。
TP1013接口卡能使带有PCIe插槽的计算机方便地连接到CAN/CAN FD总线网络中 ，实时监控多个总线网络 ，体积小巧 ，可方便嵌入车载工控机、单板机(SBC)、便携式工控主机、工业笔记本中 。安装方便 ，使用简单 。
配合功能强大的TSMaster软件 ，可以很方便地监控、分析、仿真CAN FD总线数据 ，也可以支持UDS诊断、ECU刷写、CCP/XCP标定等功能 。
二次开发API ，可支持各类开发环境 ，如C++、C#、LabView、,Python等 ，方便集成到各种测试系统中 ，高效易用 。
2．功能特性
- us（微秒）级硬件报文时间戳 ，满足高阶需求；
- Windows系统免驱设计 ，具极佳的系统兼容性；
- 标准PCIe x1接口；
- 通道数：双通道带隔离CAN FD接口 ，通过接口板提供标准DB-9连接器；
- CAN通道DC2500V隔离；
- 汽车级设计 ，支持DBC文件、A2L文件、BLF文件、ASC文件、ARXML文件；
- 支持BLF和ASC格式数据记录和离线/在线回放；
- 可支持UDS诊断及CCP/XCP标定；
- 支持基于UDS的Flash Bootloader；
- 配套Windows、Linux系统二次开发API接口；
- 可加载TSMaster软件所有收费license
3．典型应用
- 自动驾驶数据采集
- 各种自动化测试系统中
4．技术参数
硬件技术 | 具体参数 |
通道 | 2?x CAN?FD |
PC端 | 标准PCIe接口 |
驱动 | Windows系统免驱设计 ，具备极佳的系统兼容性 |
缓存 | 硬件缓存 ，确保不丢帧 |
CAN | 支持CAN2.0A、B协议 ，符合ISO11898-1规范 ，波特率5Kbps—1Mbps |
CAN FD | 支持ISO和非ISO标准的CAN FD ，波特率100Kbps—8Mbps |
时间戳精度 | 1us ，硬件报文时间戳 ，满足高阶需求 |
每秒发送报文 | 最大17000mps |
每秒接收报文 | 最大17000mps |
隔离 | CAN通道DC2500V隔离 ，静电等级接触放电±8KV |
供电 | PCIe供电 |
尺寸 | 100.5mm*121mm*21.59mm |
工作温度 | -40℃～85℃ |
